Расчет мощности тепловой завесы: формулы и практические примеры

Расчет мощности тепловой завесы: просто о главном

Точный расчет мощности тепловой завесы помогает избежать двух проблем: перерасхода энергии из-за избыточной мощности и неэффективной работы слабого устройства. Расчет строится на понимании объема помещения и разницы температур.

Универсальная формула расчета

Основная формула для определения требуемой тепловой мощности (P) выглядит так:

P = (V * ΔT * K) / 860

Где:
V — объем помещения (ширина × длина × высота в м³).
ΔT — разница между желаемой температурой внутри и минимальной уличной (например, +20°C – (-10°C) = 30°C).
K — коэффициент теплопотерь здания.
860 — коэффициент для перевода килокалорий в час (ккал/ч) в киловатты (кВт).

Как определить коэффициент (K)?

Коэффициент K учитывает качество теплоизоляции:

• K = 4: Отличная изоляция. Утепленные стены, современные окна, наличие тамбура.
• K = 3: Средняя изоляция. Стандартные двойные стеклопакеты, утепленные стены.
• K = 2: Слабая изоляция. Старые окна, недостаточное утепление.
• K = 1: Промышленный объект. Большие не утепленные поверхности (ангары, цеха).

Пример расчета для магазина

Рассчитаем завесу для магазина размером 10м×15м с высотой потолков 3м. Желаемая температура +22°C, минимальная уличная -15°C. Здание имеет среднюю изоляцию (K=3).

1. Находим объем: V = 10 * 15 * 3 = 450 м³.
2. Определяем разницу температур: ΔT = 22 – (-15) = 37°C.
3. Подставляем значения в формулу: P = (450 * 37 * 3) / 860.
4. Получаем: P ≈ 58.1 кВт.

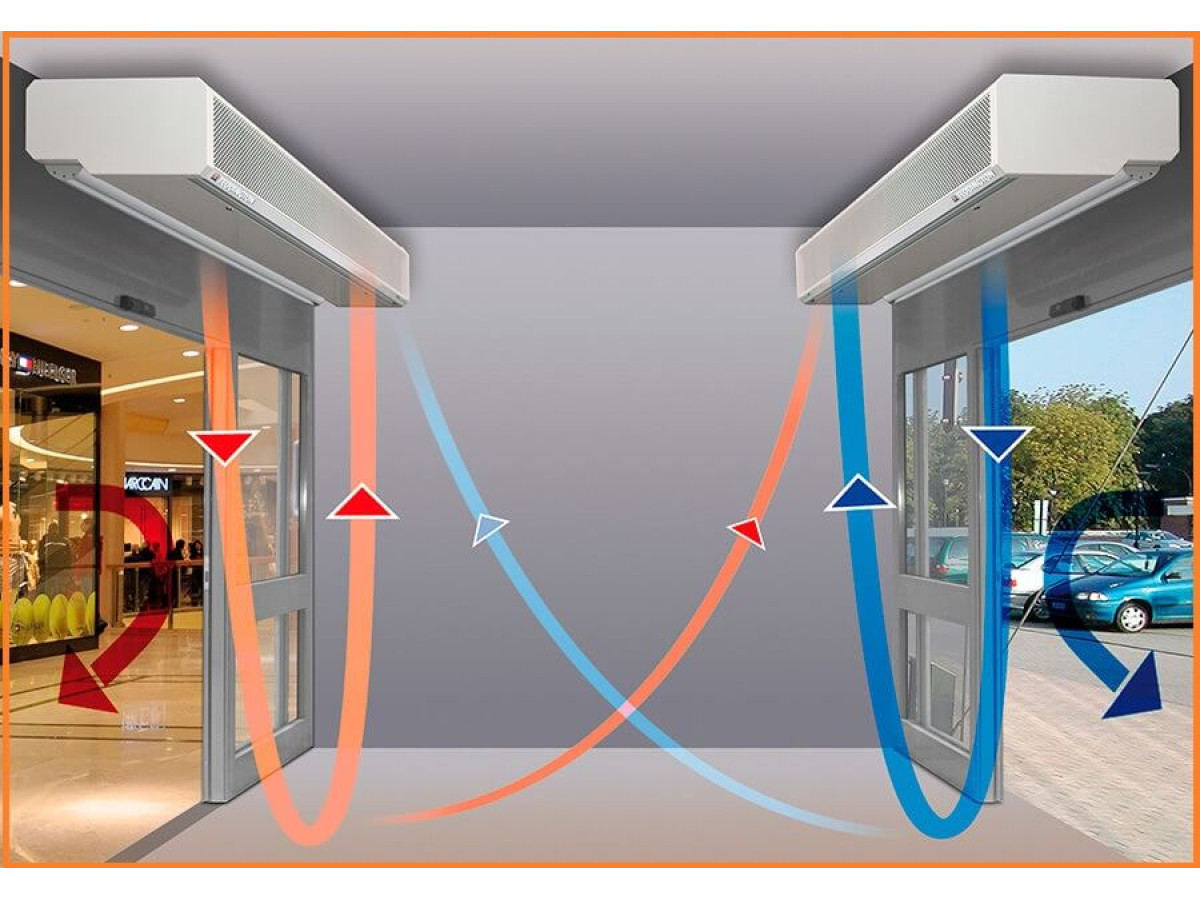

Это означает, что для общего отопления такого помещения потребуется источник тепла мощностью около 58 кВт. Однако задача тепловой завесы — не обогреть весь объем, а компенсировать потери через открытый проем. Поэтому на практике для стандартного дверного проема часто используют упрощенное правило: 1 кВт мощности завесы на каждые 10 м² площади помещения с потолками до 3м. Для нашего магазина (150 м²) это даст ориентировочную мощность завесы в 15 кВт.

Корректировки и итоговый выбор

Полученную цифру нужно скорректировать под реальные условия:

• Увеличьте мощность на 15-20%, если дверь открывается очень часто (торговый центр, склад).
• Уменьшите мощность на 30-50%, если завеса устанавливается внутри тамбура.
• Проверьте производительность: для проема высотой 2.5 м она должна быть не менее 1000 м³/ч.

Помните, что расчет дает ориентир. Для сложных объектов (высокие ворота, бассейны) лучше обратиться к специалистам. Правильно подобранная завеса окупится за счет значительной экономии на отоплении.
