Шкаф управления ВШУ: от простого учета до интеллектуального регулирования
Современный Водомерный Шкаф Учета (ВШУ) — это не просто бокс с счетчиками. Это автоматизированный пункт управления инженерными системами здания, построенный на базе программируемого логического контроллера (ПЛК). Его задача — сбор данных, управление исполнительными механизмами по заданным алгоритмам и интеграция в систему диспетчеризации.
Типовая комплектация и функционал
Базовый набор оборудования в шкафу делится на несколько уровней.
- Уровень датчиков и первичных преобразователей:

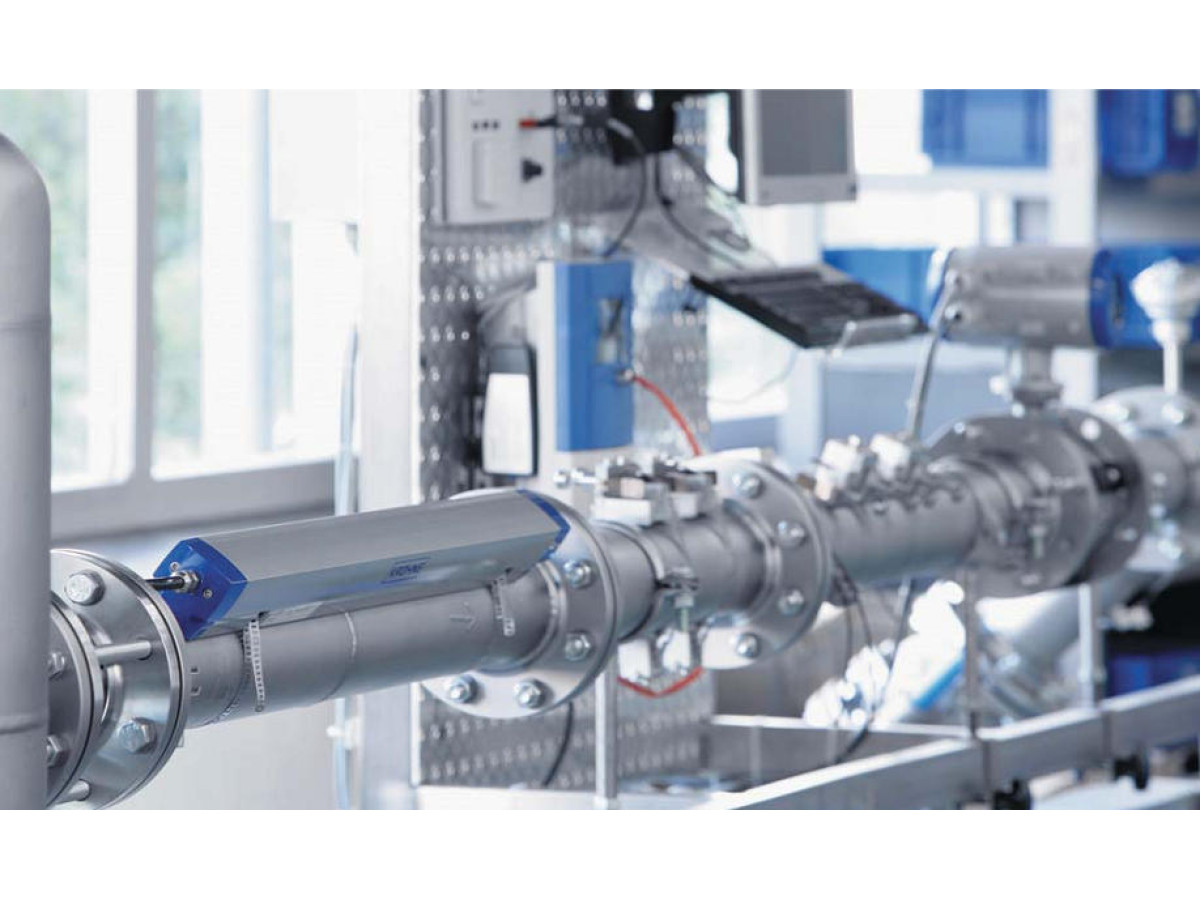

- Расходомеры (теплосчетчики) на подающих и обратных трубопроводах.
- Давление-температурные преобразователи (ДТП) или раздельные датчики давления и температуры (термопреобразователи сопротивления).
- Датчики уровня в расширительных баках или дренажных приямках.
- Уровень управления и обработки:
- Программируемый контроллер (ПЛК). «Мозг» системы. Обрабатывает сигналы с датчиков, выполняет алгоритмы регулирования, формирует архивы.
- Модули связи (RS-485, Ethernet, GSM) для подключения к ПК диспетчера или передачи данных в ГИС ЖКХ.
- Блоки питания, реле, преобразователи интерфейсов.
- Уровень исполнения и защиты:
- Пускатели или частотные преобразователи для управления циркуляционными насосами.
- Модули управления сервоприводами трехходовых и двухходовых клапанов.
- Автоматические выключатели, УЗО для защиты цепей.
Типовые алгоритмы работы и схемы автоматизации
Программное обеспечение ПЛК позволяет реализовать сложную логику:
- Погодозависимое регулирование. Контроллер по графику, заданному инженером, изменяет температуру теплоносителя в системе отопления в зависимости от уличной температуры.
- Приоритет ГВС. При открытии разбора горячей воды система автоматически переключает максимальную мощность на контур бойлера.
- Защита оборудования. Остановка насоса при падении давления или «сухом ходе», блокировка работы котла при аварийной температуре.
- Компенсация давления (подпитка). Автоматическое поддержание статического давления в системе через управление клапаном подпитки.
- Коммерческий учет. Расчет потребленной тепловой энергии и объема теплоносителя, формирование отчетов, детектирование несанкционированного вмешательства.
Тренд 2025-2026: Диспетчеризация и IoT. Современные ВШУ — это часть «умного» здания. Данные в реальном времени передаются на сервер управляющей компании или собственника. Это позволяет дистанционно контролировать параметры, оперативно реагировать на аварии, анализировать эффективность и планировать ресурсное обслуживание. Выбор шкафа — это выбор не просто железа, а готового инженерного решения под конкретную задачу, будь то учет в многоквартирном доме или управление котельной торгового центра.
